【無料配布】ARCHICAD対応U字溝オブジェクト公開｜外構BIMに即投入できる高精度gsmデータ

ARCHICAD 関連記事

はじめに

ARCHICADで外構モデルを構築する際、建築部材と比べて土木系オブジェクトは十分に整備されておらず、特にU字溝のような基本部材であっても高品質なデータがネット上にほとんど存在しません。そのため、設計者が自作せざるを得なかったり、精度の低い代替データで妥協するケースが多く見られます。

こうした不足を補うため、今回 私が一から制作したオリジナルU字溝オブジェクト を無料で公開します。以前公開したVS側溝オブジェクト（https://aibim.blog/vs/）が多くの方に利用され、外構BIMに強い需要があることを再認識したため、その流れを踏まえて実務で使えるライブラリ拡充を継続しています。

今回のU字溝オブジェクトは、外構計画・造成計画・CG・VRプレゼンなど、幅広い用途で活用できる実務仕様となっています。

配布するU字溝オブジェクト（※完全オリジナル制作）

今回公開するオブジェクトは一般的なU字溝の仕様を基に、ARCHICADで扱いやすい形状精度と軽量性を両立するよう設計しています。以下の3種類をセットで収録しています。

どうでしょう？使えそうですか？

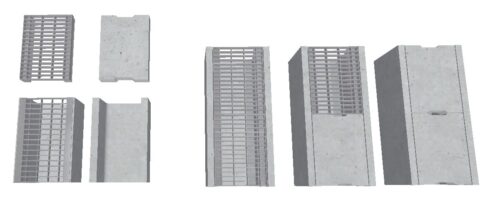

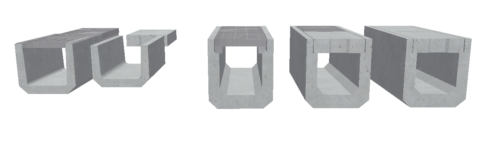

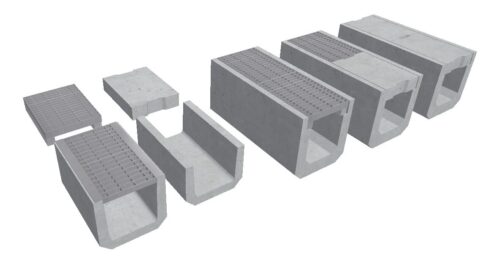

  • U字溝（蓋なし）

  • U字溝 + ステンレス製グレーチング蓋

  • U字溝 + コンクリート蓋

蓋の種類による見た目の違いをそのままBIMモデルに反映でき、CG・図面・VRいずれにおいても外構のリアリティが向上します。

オブジェクト仕様

  • 形式：gsm（ARCHICAD 26以降に対応）

  • 材質：ARCHICAD標準材質

  • 依存関係：無し（追加マクロ不要の自立型オブジェクト）

  • データ容量：軽量化済み

  • 収録内容：3タイプ同梱

標準材質のみで構成しているため、読み込み時によく発生する“Missing Surfaceエラー”が起きません。プロジェクトへ追加してすぐに利用できます。

利用シーン

  • 外構・造成計画で側溝を正確に配置したい場合

  • VR／アニメーションにおける道路・敷地周辺の表現強化

  • 設計事務所のBIMライブラリ拡張による業務効率向上

  • モデル精度向上による手戻り防止

外構部材は後回しにされがちな領域ですが、計画段階で正しいオブジェクトを用いることで、施工条件の理解や説明が容易になり、合意形成の質も向上します。

ダウンロード方法

VS側溝オブジェクトと同様に、PDF記事内のダウンロードリンクからZIPファイルを取得できます。

ZIPファイルには以下の3つのデータが含まれています：

  • U字溝（蓋なし）.gsm

  • ステンレスグレーチング蓋付きU字溝.gsm

  • コンクリート蓋付きU字溝.gsm

導入手順

  1. ZIPファイルを解凍

  2. ARCHICADの「ライブラリマネージャ」を開く

  3. gsmファイルを追加

  4. オブジェクトツールから配置して使用

追加の設定は不要で、インポート後すぐに利用できます。

📥 ダウンロードはこちら

📥 無料でダウンロードできます！

U字溝 5種類 【蓋のみデータ含む】
Download Now!11 Downloads

ZIP に含まれるファイル：

  • U字溝.gsm 本体

✅ ZIP を解凍 → ARCHICAD の ライブラリマネージャ に .gsm を追加するだけ！

🔓 利用条件・ライセンス

  • 無料で利用可能（登録不要）

  • 非商用 (ご自身だけの使用として下さい)

  • データ利用による損害は自己責任でお願いします

📩 ご意見・リクエスト歓迎

「このサイズの側溝が欲しい」「別形状の部材も作ってほしい」など、リクエストはいつでも歓迎です。コメント欄、または X やお問い合わせフォームからお気軽にどうぞ。

作成者プロフィール

作成者：ブログ名：Rock

“楽しいを仕事に” をモットーに、BIM と AI の両軸でクリエイティブを探求中。最新情報はブログ・X・YouTubeで公開しています。ぜひフォロー＆シェアで応援してください！

今後の拡張として、サイズバリエーションや可変タイプ、L字側溝などの制作も検討しています。「このサイズが欲しい」「別形状も作ってほしい」などのリクエストがあれば、X（旧Twitter）やコメント欄からお気軽にお知らせください。

今後の配布予定

外構・土木分野のBIMデータはまだ十分に整備されていないため、今後も以下のようなオブジェクトを順次公開予定です。

  • L字側溝

  • 境界ブロック（歩車道境界）

  • 集水桝

  • コンクリート基礎ブロック

  • ステンレス／鋳鉄グレーチング

必要性が高いものから優先的に制作していきます。

まとめ

今回公開するU字溝オブジェクトは、実務でそのまま利用できる精度と扱いやすさを重視して制作しました。外構モデルの完成度を高めたい方や、BIMライブラリを充実させたい方にとって有用なデータです。

  • 無料で使用可能

  • gsm形式で取り扱いが簡単

  • 標準材質のためエラー発生なし

  • 3種類のU字溝タイプを収録

外構BIMの生産性向上とモデル精度の底上げに、ぜひご活用ください。今後も継続してオブジェクトを公開していきますので、ブログやXのフォローをいただけると励みになります。

以上、ARCHICAD対応U字溝オブジェクト無料配布のお知らせでした。
