OAフロア、ベントキャップ、郵便ボックス、点検口。ARCHICADで建物を作っていると、「ここに置きたいのに、オブジェクトがない」と感じることがあります。
大きな建物の形はできていても、こうした細かな部材を一つずつ探したり、自分でモデリングしたりするのは、意外と手間がかかります。
そこで今回は、日本の建物でよく使う部材を中心に、ARCHICAD用の建築オブジェクト15種類を制作しました。対象に応じて、形状・寸法・色・材質・配置数・開閉状態などを調整できるGSMデータです。
▶ 販売ページ：［BASEショップ：建築実務の道具箱］
今回は下記の15種類のオブジェクトを紹介します。
まずは動画で、15種類のオブジェクトをご覧ください
前半では、各オブジェクトの形状をスライドで紹介しています。後半では、実際のARCHICADの画面を見ながら、寸法や材質、形状などを変更する様子をご覧いただけます。
「設定を変えると、どんな形になるのか」「自分の計画に使えそうか」を、購入前に確認していただける内容です。
▶ YouTubeで形状や設定を詳しく見て下さい
↑クリック
こんな「建築モデルづくり」の手間を減らせます
- 日本の建物でよく使う部材なのに、使いやすいオブジェクトが見つからない
- 郵便ボックスや室外機などを、その都度モデリングしている
- 設計変更に合わせて、部材の寸法や個数を調整したい
- 平面図だけでは伝わりにくい、取り付け位置や外観を立体的に見せたい
- 床・壁・天井まわりの細部まで、建物のイメージを整えたい
部材をゼロから作る代わりに、まずオブジェクトを配置して、必要な項目を調整する。そんな使い方を想定しています。
今回のオブジェクトでできること
寸法や配置数を、建物の計画に合わせる
郵便ボックスは列数・段数と一つの箱の寸法を変更できます。OAフロアは床の高さやパネル寸法、配置する範囲を調整できます。ブラインドやロールスクリーンは、窓の幅に合わせた分割にも対応しています。
一つのオブジェクトから、使いたい形を選ぶ
ベントキャップは11タイプ、室外機は10種類、補助手すりは14種類、点字タイル・点字鋲は12種類の形状を用意しました。形の違いごとに別々のファイルを探す手間を減らし、設定から選んで配置できます。
仕上げや使う場面に合わせて、見え方を整える
コーナーガードは内装用の単色から工場用の黒黄しま模様まで、使う場所に合わせて選べます。対象のオブジェクトでは色・材質を変更できるほか、点検口や避難ハッチの開閉状態、ブラインドの羽根の角度なども表現できます。
※選べる形状や設定項目は、オブジェクトごとに異なります。

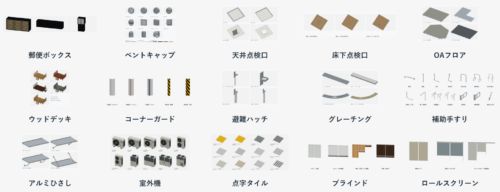

紹介するオブジェクト｜GSMファイル15種類
ここでいう「15種類」は、部材ごとのGSMファイルの種類です。一つのファイル内で、複数の形状やサイズを選べるものも含まれます。

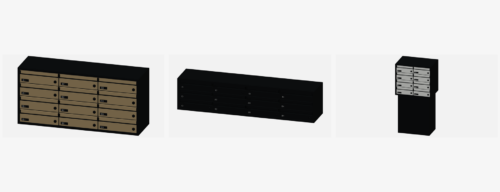

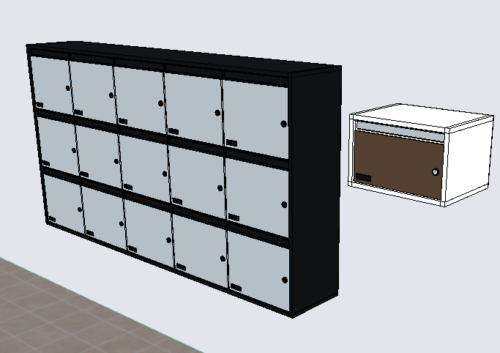

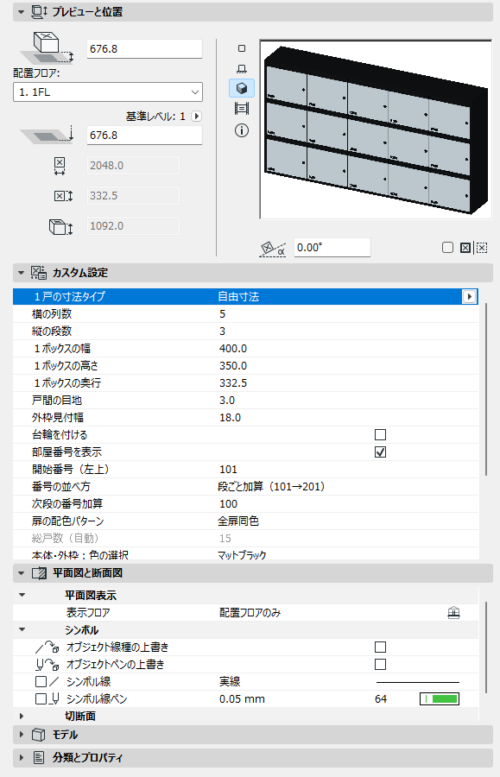

01．集合郵便ボックス
集合住宅のエントランスなどに配置する郵便ボックスです。横の列数と縦の段数を変えられるので、計画戸数に合わせた並びを作れます。
主な設定：列数・段数／1ボックスの幅・高さ・奥行き／部位ごとの色
単体で置く場合から、複数戸分をまとめて配置する場合まで使えます。

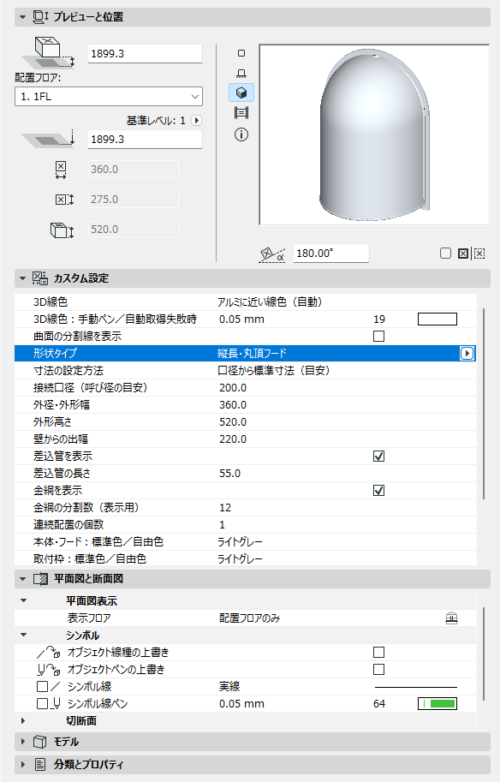

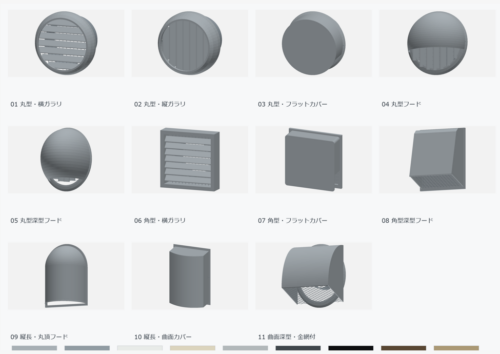

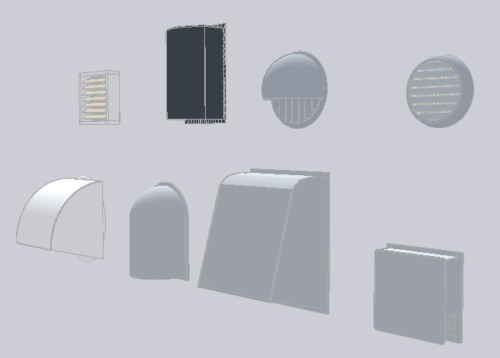

02．外壁ベントキャップ
丸型・角型・フード付きなど、外壁でよく見かける形を11タイプ用意しました。換気口まわりの外観を、建物に合わせて整えられます。
主な設定：形状タイプ／各部の寸法／色・材質
外壁になじませたい場合や、換気口の並びを立面・パースで確認したい場合に使えます。

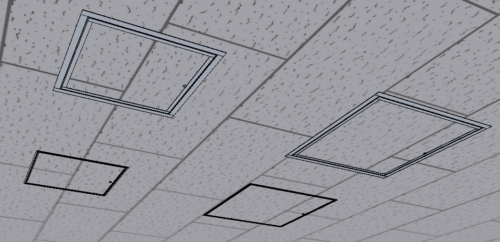

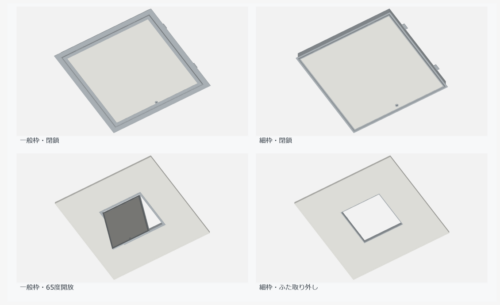

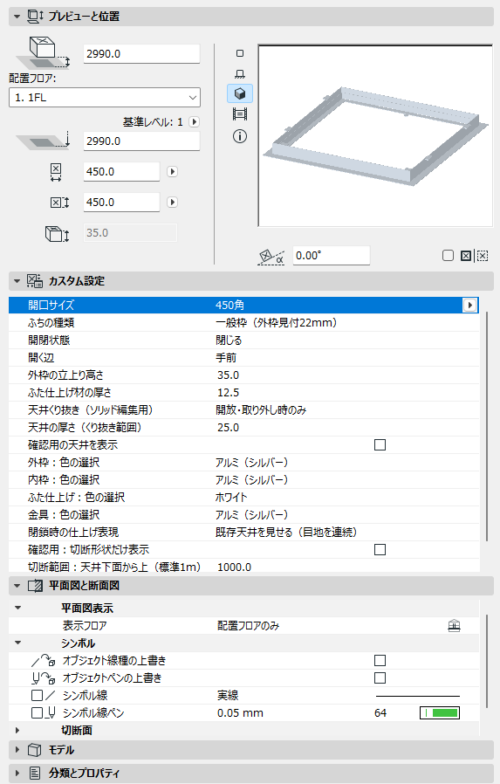

03．天井点検口
天井になじませたい点検口を、枠を中心に表現するオブジェクトです。一般的な枠と細い枠を選べて、ふたを開けた状態も表現できます。
主な設定：枠の種類／点検口の寸法／仕上げ／開閉状態
設置高さは天井下面を基準に考えられるようにしています。ふたの仕上げは周囲の天井に合わせて指定してください。開いた状態で見せる場合、天井スラブ側の開口は別途作成・編集が必要です。

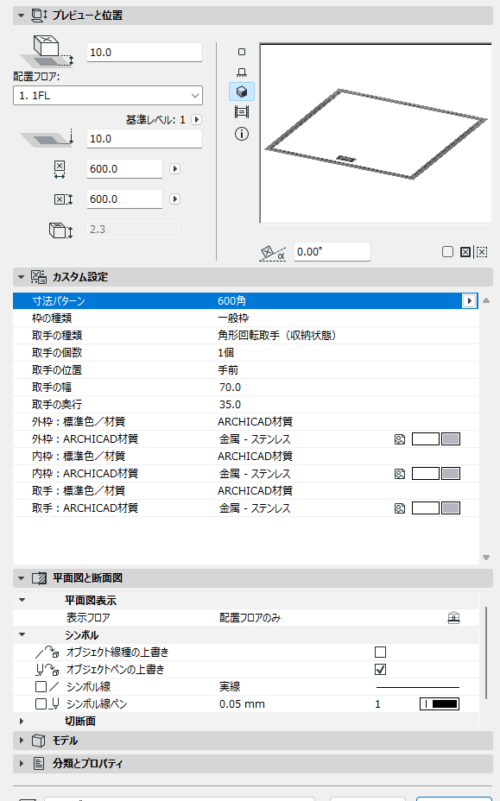

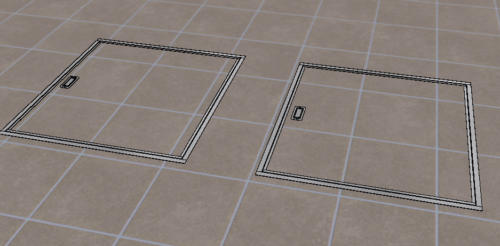

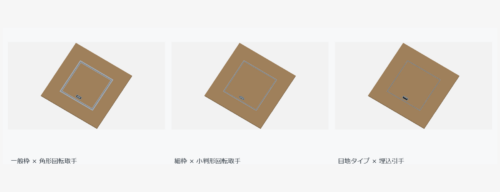

04．床下点検口
周囲の床になじませながら、枠と取っ手を表現する床下点検口です。目立たせすぎず、点検口の位置をモデルに入れたいときに使えます。
主な設定：枠3種類／取っ手3種類／寸法／色・仕上げ
ふたの仕上げは周囲の床に合わせて設定します。閉じた状態を表現するタイプです。

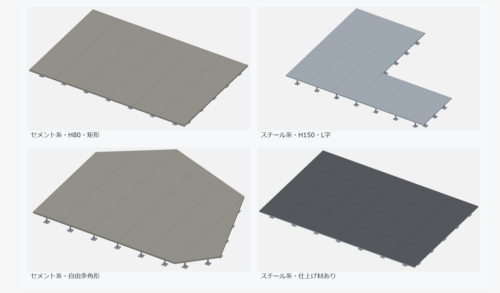

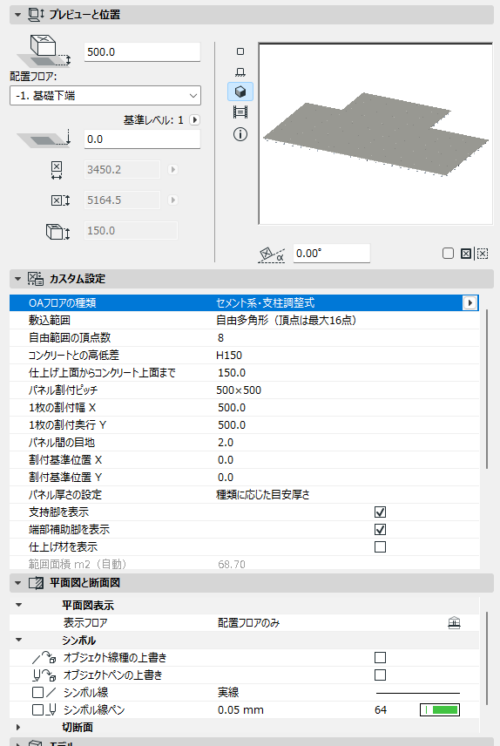

05．OAフロア（二重床）
セメント系とスチール系を選べるOAフロアです。床下に空間を設けた状態や、パネルの割り付けを表現できます。
主な設定：床の高さ／パネル1枚の寸法／配置範囲／材質・色

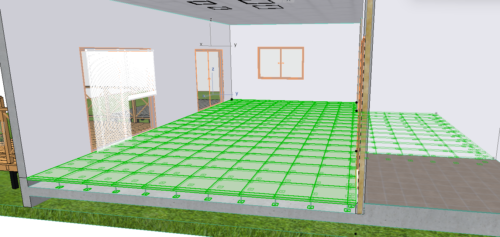

長方形だけでなく、頂点を調整して部屋の出入りに合わせた範囲を作れます。床下空間や仕上がり高さを、断面と立体で確認したいときにも使えます。

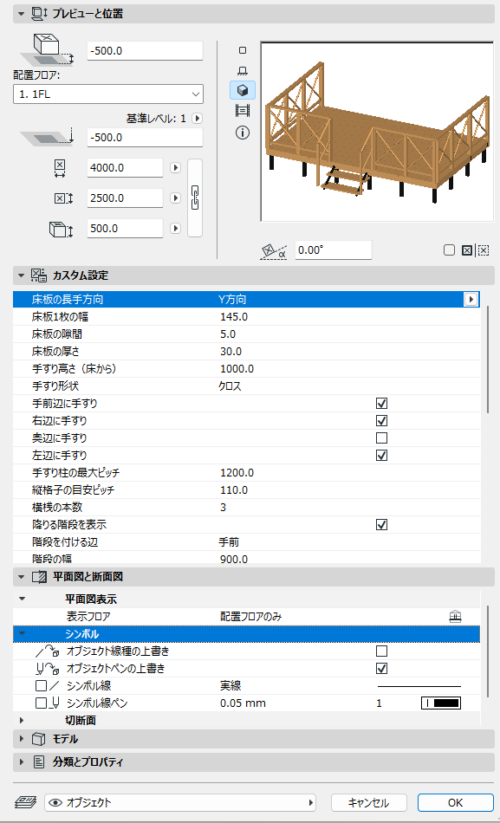

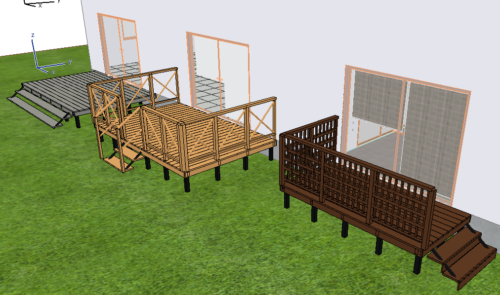

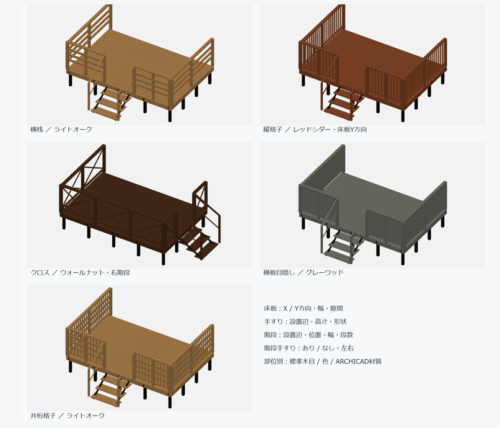

06．ウッドデッキ
デッキ床に加えて、手すりや階段も組み合わせられるオブジェクトです。建物の外まわりのイメージを、計画に合わせて作れます。
主な設定：広さ・高さ／床板の方向と隙間／木目・材質／手すりの形と位置／階段
床板を張る方向を変えたり、手すりや階段の位置を調整したりして、異なるデッキの表現に使えます。

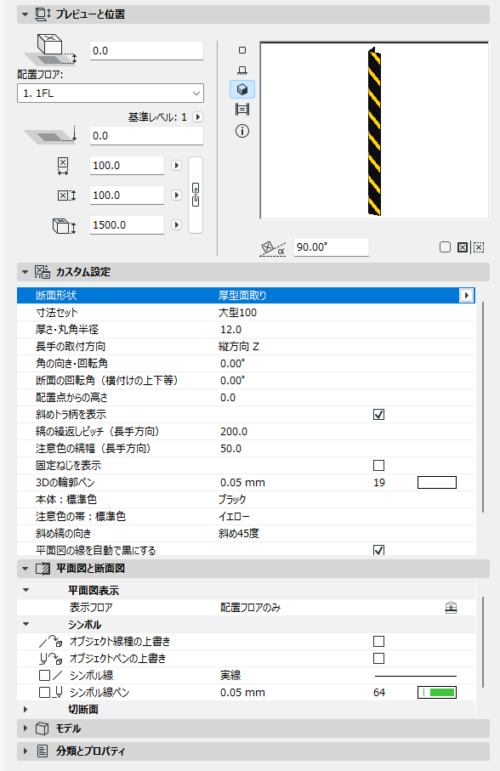

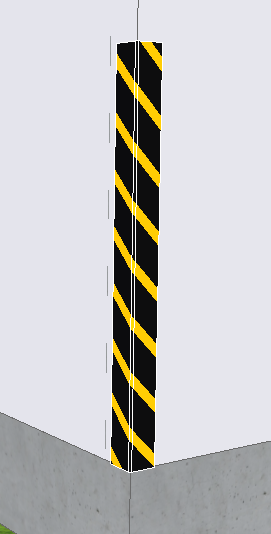

07．コーナーガード
住宅・施設で使う細い内装用から、工場などで使う大型タイプまで表現できるコーナーガードです。
主な設定：断面3種類／幅・長さ・厚み／取り付け位置／単色・黒黄しま模様
黒と黄色のしま模様だけでなく、白やベージュなどの単色にもできます。壁になじませる内装用の表現にも対応しています。

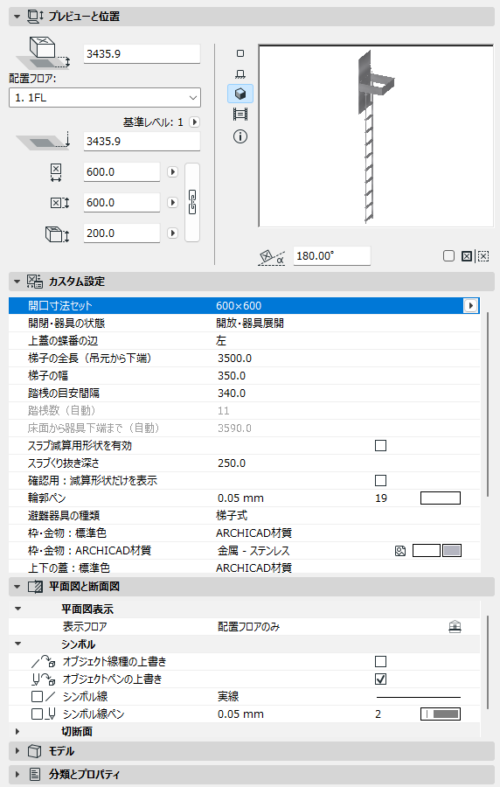

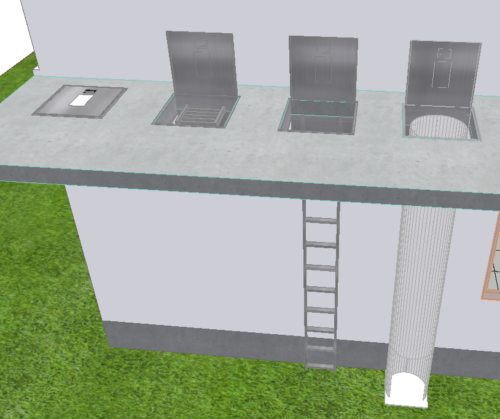

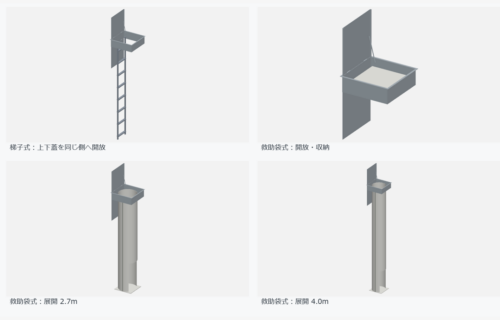

08．避難ハッチ
バルコニーなどに設置する避難ハッチです。はしご式と、筒状の救助袋式を選べます。
主な設定：ハッチの寸法・材質／開閉状態／はしご・救助袋の長さ
ふたを開け、はしごや救助袋を下ろした状態を表現できます。床スラブの開口は、ハッチの位置に合わせて別途作成してください。

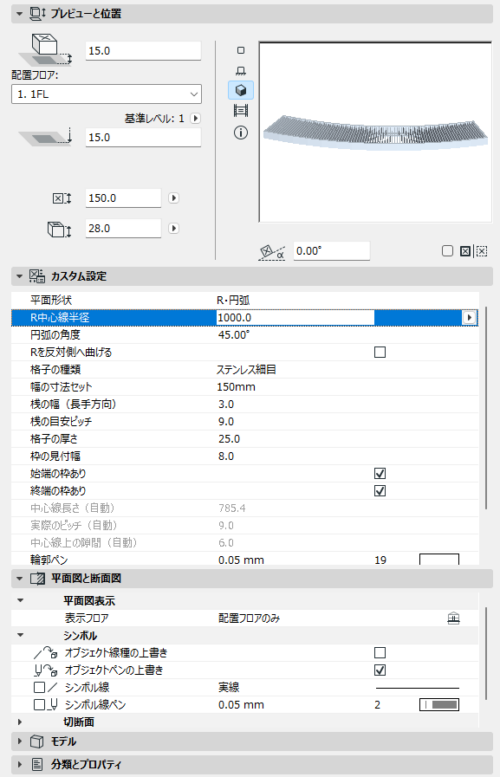

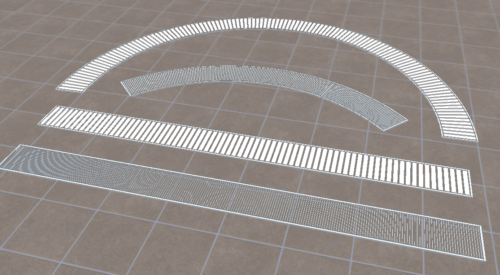

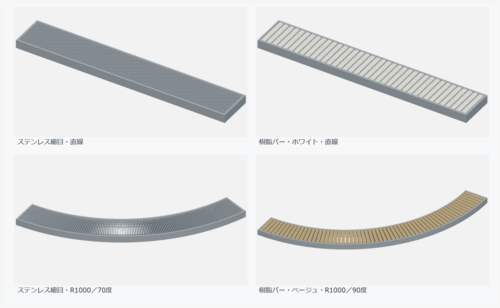

09．枠付きグレーチング
浴室やプールまわりなどに使う、細めの枠付きグレーチングです。ステンレスと樹脂のタイプを用意しています。
主な設定：直線・円弧／幅・長さ／格子の間隔／円弧の半径・角度／色・材質
まっすぐな溝だけでなく、カーブした形にも対応します。排水溝の深さまで断面で見せる場合は、床やコンクリート側の溝を別に作成してください。

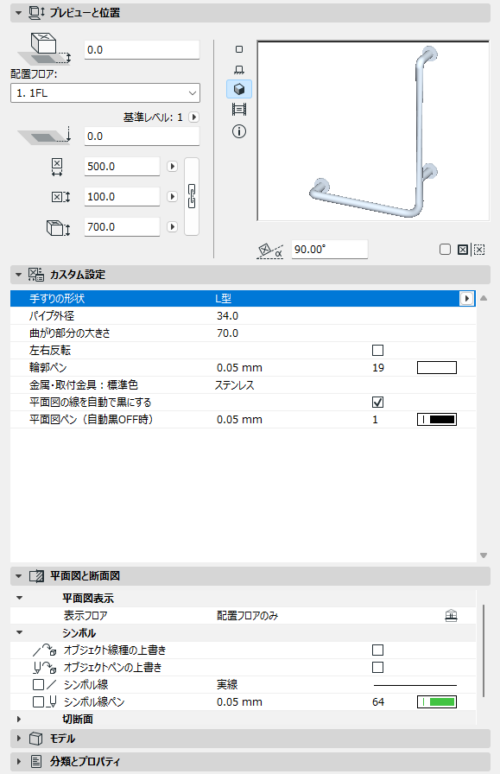

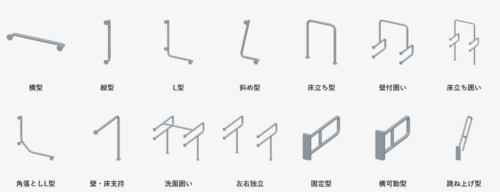

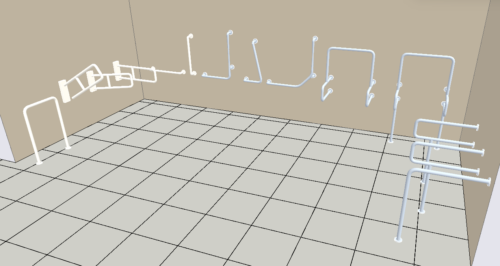

10．補助手すり
横型・縦型・エル字型・床立ち型など、14種類の形状を選べる補助手すりです。トイレや洗面まわりなどの表現に使えます。
主な設定：形状／寸法／左右・取り付け方向／全体の色・材質
固定型のほか、可動型の形も用意しています。色・材質は全体に設定する方式です。

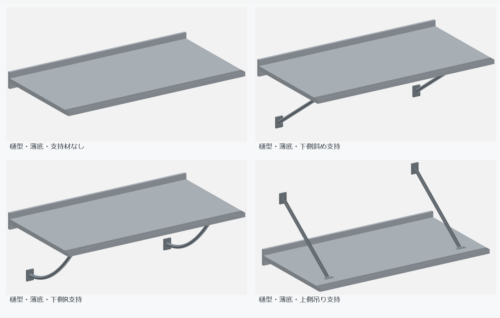

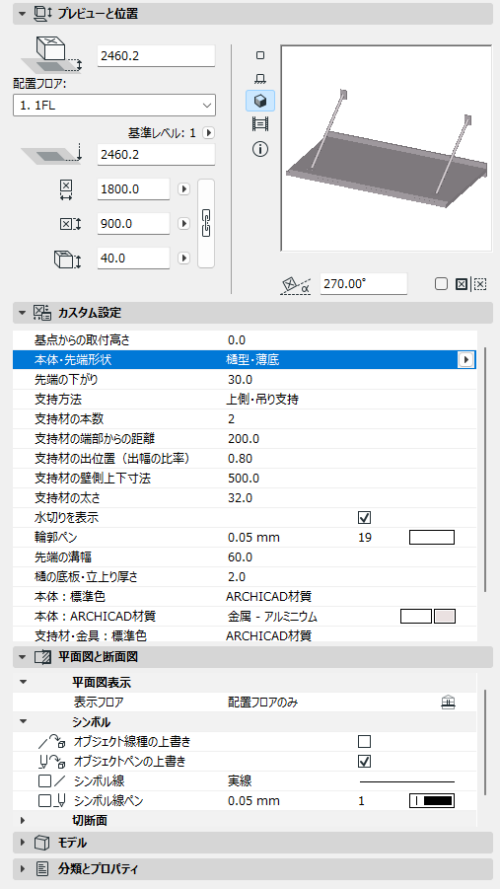

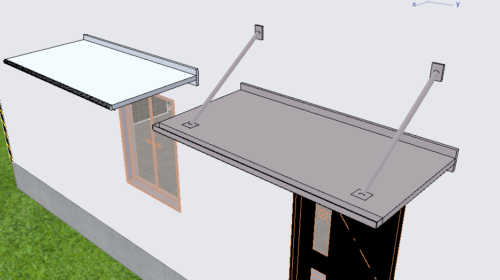

11．後付けアルミひさし
窓や出入口の上に取り付ける、後付けのアルミひさしです。先端の薄い部分や水切りも表現しています。
主な設定：幅・出幅／支えの有無／斜め・曲線などの支えの形／色・材質
支えなしのすっきりした形から、支え付きの形まで、建物の外観に合わせて使い分けられます。

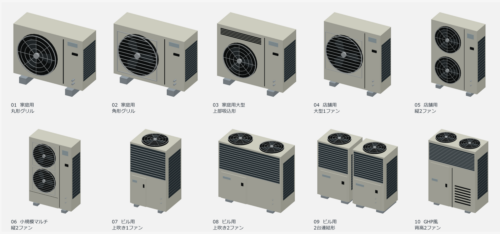

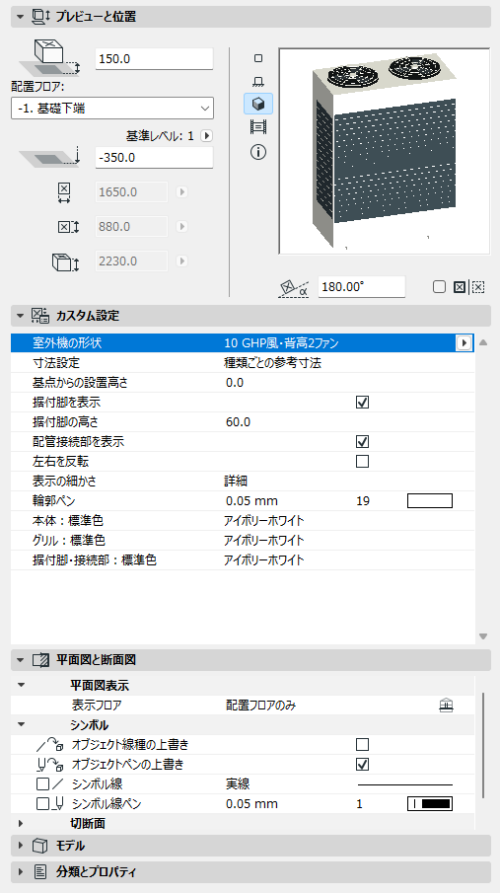

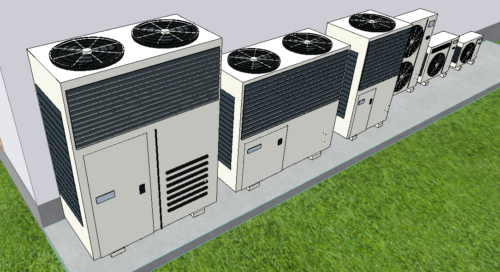

12．エアコン室外機
住宅用から業務用まで、一般的な室外機の形状を10種類用意しました。配置場所や建物外観の検討に使えます。
主な設定：形状タイプ／幅・奥行き・高さ／色
ファンの数や向き、本体の形が異なるタイプから選べます。計画機器の寸法に合わせて調整してください。

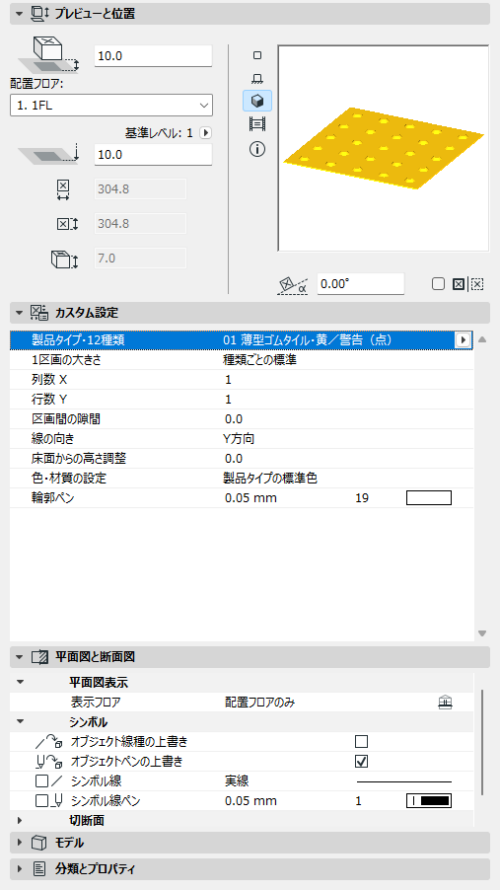

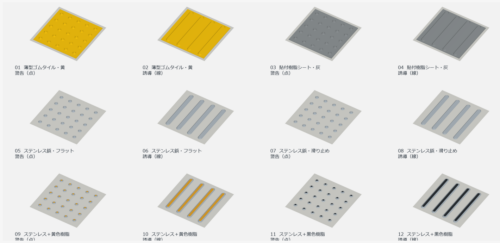

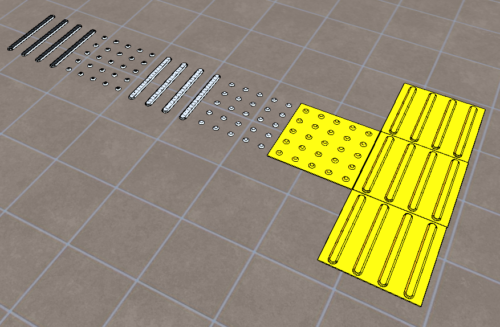

13．点字タイル・点字鋲
黄色いタイルだけでなく、床に鋲を取り付けるタイプなど、12種類を用意しました。仕上がった床の上に配置して使います。
主な設定：タイル・鋲などの種類／寸法／色
誘導用の線状パターンと、注意を促す点状パターンを、床の仕上げと合わせて表現できます。

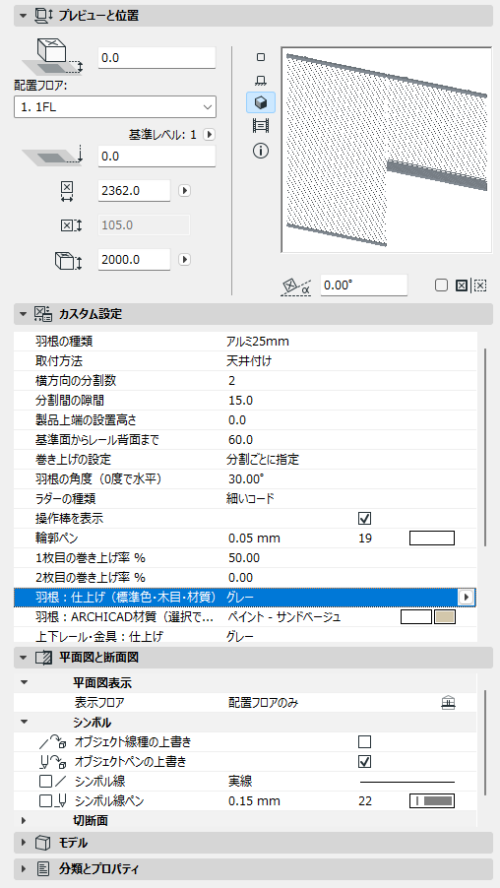

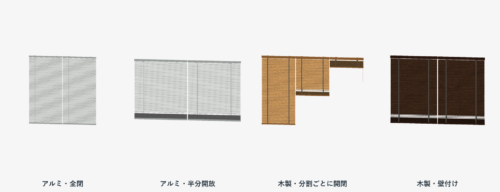

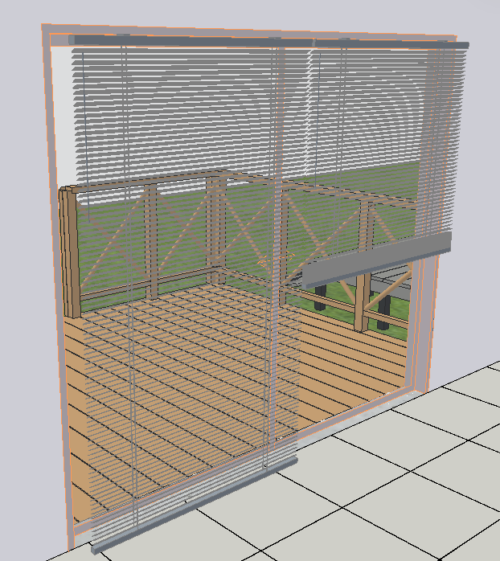

14．ブラインド
アルミと木製を選べるブラインドです。木製タイプでは、羽根の厚みや木目のある仕上げを表現できます。
主な設定：天井付け・壁付け／幅・高さ／分割数／羽根の角度／巻き上げ具合／色・材質
大きな窓に合わせて分割し、開き具合を変えられます。標準の木目色のほか、ARCHICADの材質から指定する設定も用意しています。

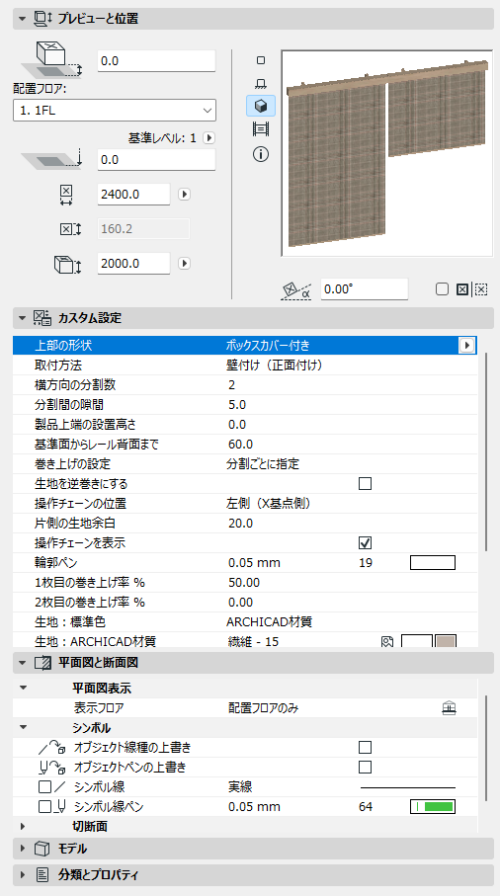

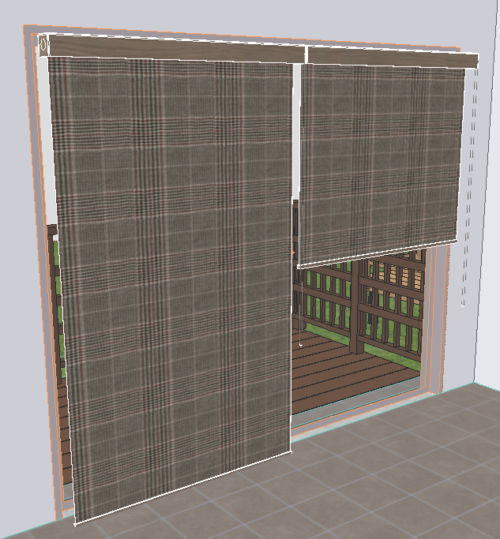

15．ロールスクリーン
天井付けと壁付けを選べるロールスクリーンです。巻き取り部分の見え方が異なる3タイプを用意しています。
主な設定：取り付け方法／幅・高さ／分割数／開き具合／上部カバーの形／色・材質
標準タイプ、前面シールド付き、ボックスカバー付きから選べます。窓の幅や室内の仕上げに合わせて調整できます。
購入前に確認してください
- ファイル形式：ARCHICAD用GSMファイル
- 対応の目安：ARCHICAD 27以降。購入時は販売ページの対応条件をご確認ください。
- 紹介内容：建築部材15種類。販売単位・収録内容・価格はBASEの商品ページでご確認ください。
設定できる項目や表示の仕方は、オブジェクトによって異なります。形状の選び方や寸法変更の様子は、動画で確認していただくとわかりやすいと思います。
床や天井の材質を、自動で読み取るものではありません。点検口などを周囲の仕上げになじませる場合は、対応する材質を指定してください。また、開口や排水溝が必要な箇所は、スラブなどの建物側でも別途作成・編集が必要です。
材質や線の見え方は、お使いのプロジェクトやテンプレートによって異なる場合があります。配置後は、平面図と3Dの両方で確認し、必要に応じて材質や輪郭線のペンを調整してください。
実際に採用する製品の仕様・納まり・性能は、メーカー資料で確認してください。このデータは、建物の配置や形状を表現するためのオブジェクトです。
欲しかった部材を、建物の計画に合わせて使う
建物の細かな部材までモデルに入ると、外観や室内のイメージを伝えやすくなります。ただ、そのために一つずつ作り込むのは、なかなか大変です。
今回の15種類は、「必要な部材を配置して、計画に合わせて調整する」という使い方を目指して制作しました。気になるオブジェクトがあれば、まずは動画で形や操作をご確認ください。
▶ 商品の詳細・購入はこちら：［BASEショップ：建築実務の道具箱］
▶ 設定や動きを動画で確認する:【今回の紹介・操作動画のYouTube 】
「こんな部材も欲しい」というものがあれば、ぜひコメントで教えてください。これから制作するオブジェクトの参考にさせていただきます。
